CNC Tornalanmış Parçaları Yüksek Kaliteli Yapan Nedir?

CNC ile tornalanmış parçaların kalitesi, arkalarındaki işleme prosesine bağlıdır.

Euyik'te, bitmiş ürünün kalitesini doğrudan etkileyen ayrıntılara odaklanıyoruz: referans noktası seçimi, takım kurulumu, kesme sırası, boyut telafisi ve muayene. Aşağıda gerçek CNC tornalama operasyonlarımızdan birkaç örnek bulunmaktadır.

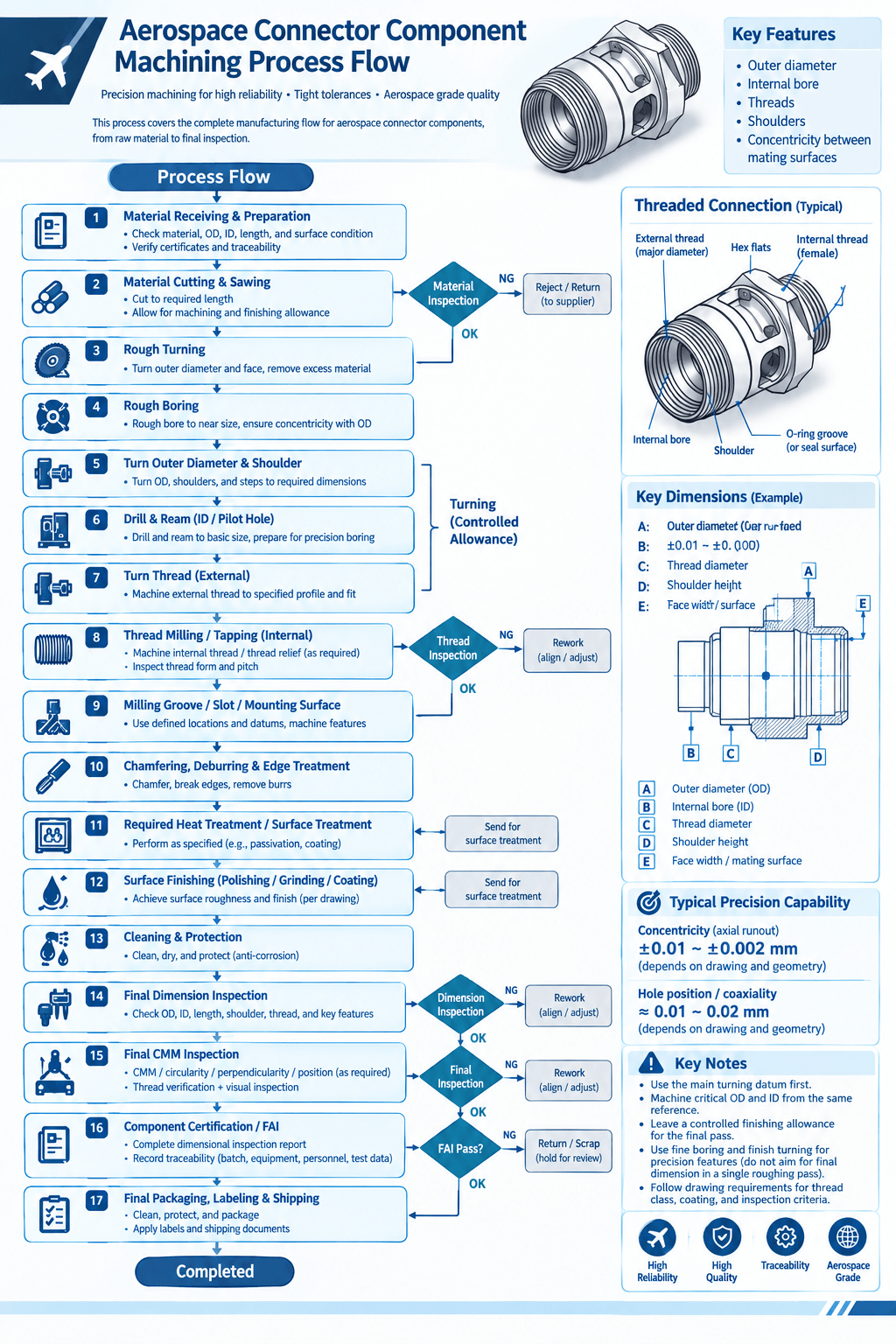

Havacılık Konektörü Bileşenleri

Havacılık konnektör bileşenleri için temel özellikler dış çap, iç delik, dişler, omuzlar ve eşleşen yüzeyler arasındaki eşmerkezliliktir.

Bir havacılık konnektör projesinde, kritik OD ve ID'yi aynı tornalama referansından kontrol ettik ve son geçiş için kontrollü bir bitirme payı bıraktık. Parça aynı zamanda çift uçlu dişler ve ağırlık azaltıcı bir yapı içeriyordu; bu da özellik hizalamasını son montaj için kritik hale getiriyordu.

Hassas özellikler için, tek bir kaba işleme geçişinde son boyutu elde etmeye çalışmak yerine ince delik işleme ve ince tornalama kullanıyoruz.

Yüksek hassasiyetli havacılık çalışmalarına yönelik tipik sonuçlar, çizime ve parça geometrisine bağlı olarak delik konumu ve eşeksenliliğin yaklaşık 0,01–0,02 mm'ye kadar kontrol edildiği ±0,01 ila ±0,002 mm aralığındaki anahtar boyutları içerir.

Paslanmaz Çelik Vana Milleri

Valf milleri doğru çaplardan daha fazlasını gerektirir. Sızdırmazlık çapı, omuzlar, oluklar ve dişli bölümler aynı eksen boyunca hizalı kalmalıdır.

Paslanmaz çelik valf milleri için işleme sırasını ana mil verisinden kontrol ediyoruz ve kritik çaplarda ayrı kaba işleme ve ince işleme operasyonları kullanıyoruz. Takım aşınması, partinin sonuna kadar beklemek yerine hedef boyutu korumak için kullanılan boyut kontrolleriyle üretim sırasında izlenir.

Bir valf şaftı uygulamasında sızdırmazlık çapı ve kademeli şaft özelliklerinin üretim boyunca eş eksenli kalması gerekiyordu, bu nedenle son işlemler ana şaft referansı etrafında kontrol ediliyordu.

Yüzeylerin yalıtımında, gerekli yüzey durumunu ve boyutsal stabiliteyi elde etmek için kontrollü son işlem geçişleri kullanıyoruz.

Aynı yaklaşım, eşeksenliliğin ve sızdırmazlık geometrisinin performans açısından kritik olduğu paslanmaz çelik üfleme valfi bileşenlerimizde de kullanılmaktadır.

Flanşlı Hub'lar

Flanşlı bir göbek, deliğin, şaft çapının, flanş yüzünün ve montaj özelliklerinin doğru ilişkide kalmasını gerektirir.

Bu parçalar için ana dönme yüzeylerini kontrollü bir referans noktasından işliyoruz, kaba işlemeden sonra kritik deliği ve dış çapı bitiriyoruz ve CMM denetimiyle eşmerkezliliği doğruluyoruz.

Flanşlı göbek projelerimizde merkezi delik, kademeli çaplar, flanş yüzü ve cıvata deliği modeli bağımsız boyutlar yerine ilgili özellikler olarak ele alınır. Bu, şanzıman ve motorla çalıştırılan düzenekler için gereken hizalamanın korunmasına yardımcı olur.

Euyik, flanşlı göbek üretiminde kritik boyutları, eş merkezliliği ve konumu doğrulamak için mikrometreler, delik ölçüm cihazları ve CMM denetimini kullanıyor.

Dişli Adaptörler ve Hassas Bağlantı Parçaları

Dişli adaptörler genellikle birkaç çapı, iç delikleri, sızdırmazlık oluklarını ve dişleri nispeten küçük bir bileşende birleştirir.

CNC tornalama işlemimiz öncelikle fonksiyonel çapları, ardından diş ve sızdırmazlık özelliklerini oluşturur. Kritik boyutlar özel bitirme geçişleriyle tamamlanır ve diş geometrisi kalibre edilmiş ölçüm cihazlarıyla kontrol edilir.

Bir hassas adaptör uygulamasında parça birden fazla kademeli çapı, bir iç deliği, dairesel bir sızdırmazlık oluğunu ve bir radyal akış özelliğini birleştirdi ve işleme boyunca işlevsel yüzeyleri hizalı tutmak için tornalama işlemini gerektirdi.

Cnc tornalanmış bileşenler için yayınlanmış işleme yeteneğimiz, malzeme ve işleme koşullarına bağlı olarak Ra 0,4–1,6 μm aralığında yüzey bitirme işlemleriyle uygun uygulamalar için yaklaşık ±0,002 mm'ye kadar boyut toleranslarını destekler.

Tutarlılığı Nasıl Koruruz

Bir parçayı doğru almak yeterli değildir. Aynı sürecin, parti boyunca boyutu tutması gerekir.

Üretim kontrolümüz şunları içerir:

İlk parça doğrulaması → takım ve ofset ayarı → proses içi ölçüm → son muayene

Üretim esnasında kritik ölçüler kontrol edilmekte ve parça ihtiyacına göre CMM, FAI, SPC ve %100 muayene uygulanabilmektedir. Kalite sistemimiz EN9100 ve ISO9001 kapsamında çalışmaktadır.

CNC Tornalama Yeteneği

Euyik, küçük şaftlardan ve konektörlerden daha büyük döner bileşenlere kadar uygulamaları kapsayan CNC tornalama kapasitesi ile hem küçük hassas tornalanmış bileşenleri hem de daha büyük parçaları işler.

Uygun parçalar için yayınlanmış yeteneklerimiz şunları içerir:

• Temel boyutsal doğruluk: yaklaşık ±0,002 mm'ye kadar

• Eş eksenlilik / delik konumu: yaklaşık 0,01–0,02 mm

• Yüzey pürüzlülüğü: Ra 0,4–1,6 μm , malzemeye ve prosese bağlı olarak

• Maksimum dönüş çapı: Ø890 mm'ye kadar

• Maksimum parça uzunluğu: 800 mm'ye kadar

Ulaşılabilecek gerçek doğruluk malzemeye, geometriye, tolerans yığınına ve çizim gereksinimlerine bağlıdır.
