Euyik, CNC Tornalamada ±0,002 mm Hassasiyeti Nasıl Elde Ediyor?

2026,09,11

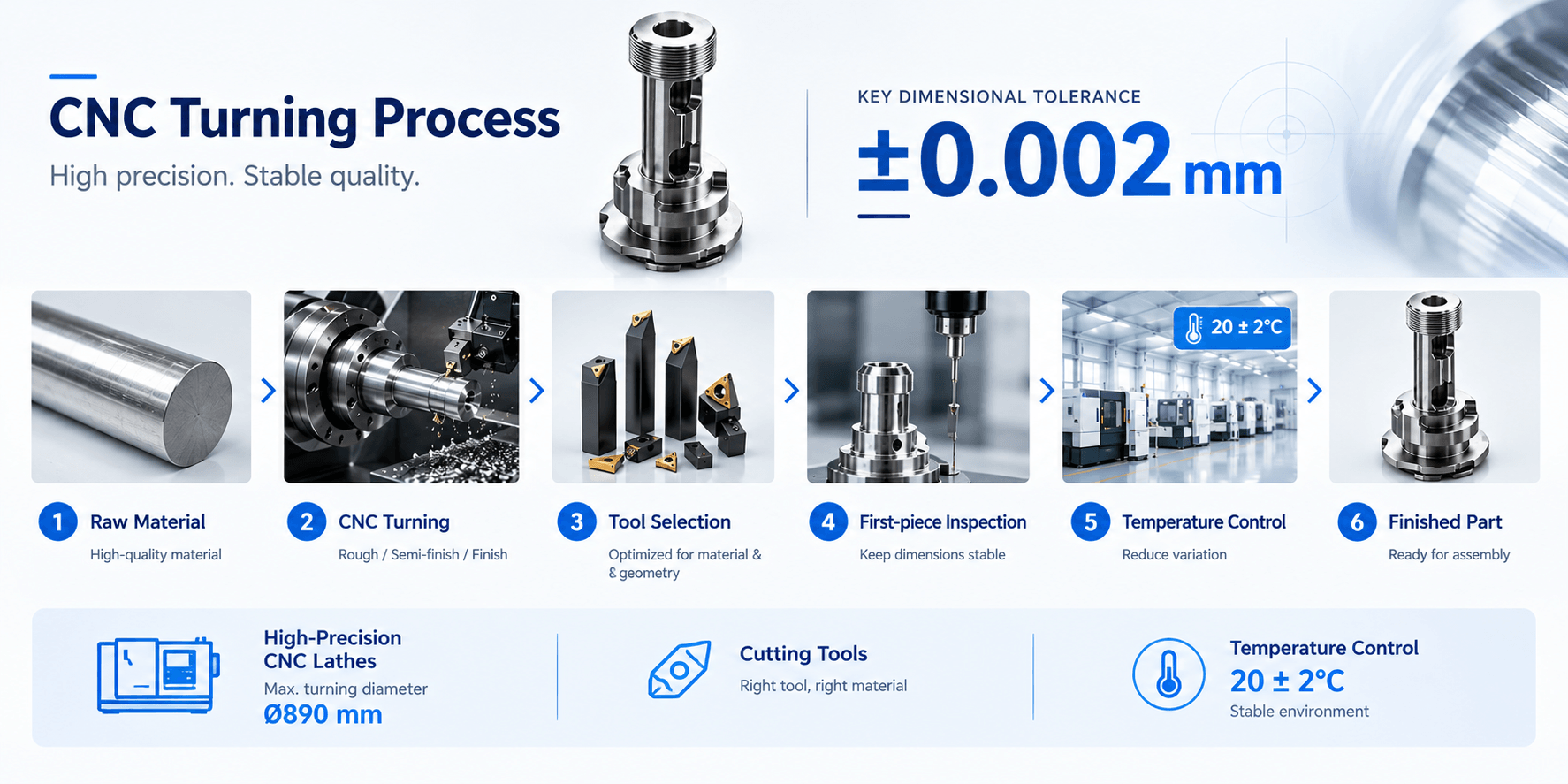

±0,002 mm doğruluğa ulaşmak yalnızca yüksek hassasiyetli bir CNC torna tezgahı satın almaktan ibaret değildir. Doğru ekipmanın, kesici takımların, işleme koşullarının, mühendislik deneyiminin ve denetim sisteminin birlikte çalışmasını gerektirir.

Euyik'te bu yetenekler havacılık, savunma, optik ve diğer zorlu uygulamalar için hassas CNC tornalamayı destekler.

Yüksek Hassasiyetli CNC Tornalar

Euyik, 0,002 mm'ye kadar konumlandırma doğruluğuna sahip Harding torna tezgahları da dahil olmak üzere birden fazla ekipman platformundan yüksek hassasiyetli CNC torna tezgahları kullanıyor.

Parça boyutuna, malzemeye, geometriye ve tolerans gereksinimlerine göre farklı makineler seçilir. Tornalama yelpazemiz, Ø890 mm'ye kadar maksimum tornalama çapı ve 800 mm'ye kadar maksimum uzunluk ile küçük hassas bileşenlerden daha büyük döner parçalara kadar her şeyi kapsar.

Uygun uygulamalar için temel boyut toleransları yaklaşık ±0,002 mm'ye ulaşabilir.

Kesici Takımlar ve CNC Tornalama Stratejisi

Dar toleranslı tornalama büyük ölçüde takım seçimine ve işleme sırasına bağlıdır.

Kritik parçalar için Euyik kaba işleme, yarı ince işleme, ince işleme ve diş açma operasyonlarını ayırır. Kesici takımlar, işlenen malzemeye ve özelliğe göre seçilirken, son işlem geçişlerinde gereksiz ısı ve boyutsal değişiklikleri önlemek için kontrollü kesme koşulları kullanılır.

Örneğin alüminyum hassas tornalama için prosesimiz, parçaya ve malzemeye bağlı olarak yüksek kesme hızları, kontrollü ilerleme hızları ve yaklaşık 0,1-0,5 mm bitirme derinliği ile katmanlı kesme kullanabilir.

Takım aşınması da üretim sırasında izlenir. İlk parça muayenesinden sonra, kritik boyutları parti boyunca sabit tutmak için gerektiğinde takım telafisi ayarlanır.

20 ± 2°C İşleme Ortamı

Toleranslar sıkılaştıkça sıcaklık kontrolü giderek daha önemli hale geliyor.

Euyik, 20 ± 2°C sıcaklık kontrollü bir atölye işletiyor ve bu, işleme ve muayene sıcaklığındaki değişikliklerin neden olduğu boyutsal varyasyonun azaltılmasına yardımcı oluyor.

Bu, hassas çaplar, delikler ve diğer kritik özellikler için daha kararlı koşullar sağlar.

Üretim Öncesi Mühendislik Deneyimi

Hassasiyet, makine kesmeye başlamadan önce başlar.

Mühendislerimiz çizimleri, verileri, GD&T'yi, kritik boyutları ve üretilebilirliği Tasarım İncelemesi ve DFM aracılığıyla inceler.

Bu deneyim, havacılık konnektörlerine, valf millerine, flanşlı göbeklere, dişli adaptörlere ve eşmerkezlilik, uyum ve boyutsal ilişkilerin kritik olduğu diğer hassas tornalanmış parçalara uygulanır.

Amaç basit: Üretim risklerini erken tespit edin ve parça etrafında doğru işleme ve denetim stratejisini oluşturun.

Sonucu Kanıtlayan Ölçüm

Euyik, yalnızca makine koordinatlarına güvenmek yerine kritik boyutları doğrular.

Kalite sürecimiz, gerektiğinde ilk parça doğrulamayı, süreç içi denetimi, takım telafisini, CMM ölçümünü, FAI'yi ve SPC'yi içerir.

Kritik GD&T özellikleri, EN9100 ve ISO9001 kapsamında muhafaza edilen kalite kayıtları ve izlenebilirlik ile çizime göre doğrulanır.

Gerçek Hassas Parçalarda Kanıtlanmış

Bu yetenek halihazırda aşağıdaki gibi parçalara uygulanmıştır:

Havacılık konnektör bileşenleri — hassas dış çaplar, iç delikler, dişler ve kritik arayüzler.

Paslanmaz çelik valf milleri — kontrollü mil çapları, sızdırmazlık olukları, omuzlar ve eşeksenlilik.

Flanşlı göbekler — doğru delik-dış çap ilişkileri ve kontrollü montaj yüzeyleri.

Dişli adaptörler — çoklu hassas çaplar, iç delikler, dişler ve sızdırmazlık özellikleri.

Bunlar, doğruluğun yalnızca tek bir boyutta değil, parçanın tamamında sabit kalması gereken CNC tornalama hizmetleri türleridir.

Euyik Hassas Tornalama Yeteneği

Yetenek	Euyik
Temel boyut toleransı	Yaklaşık ±0,002 mm'ye kadar
Eş eksenlilik / konumsal doğruluk	Yaklaşık 0,01–0,02 mm
Yüzey pürüzlülüğü	Ra 0,4–1,6 μm, uygulamaya bağlı olarak
Atölye sıcaklığı	20 ± 2°C
Maksimum dönüş çapı	Ø890 mm'ye kadar
Maksimum parça uzunluğu	800 mm'ye kadar
Denetleme	CMM / FAI / SPC
Kalite sistemi	EN9100 / ISO9001

Gerçekte ulaşılabilir doğruluk malzemeye, geometriye, parça boyutuna, tolerans yığınına ve çizim gereksinimlerine bağlıdır.

Sıkı Toleranslı CNC Tornalamaya mı ihtiyacınız var?

Çiziminiz dar çaplar, hassas delikler, kontrollü eşmerkezlilik veya zorlu diş gereksinimleri gerektirdiğinde tedarikçinin işleme kapasitesi önemlidir.

Euyik, zorlu hassas işlenmiş parçaları desteklemek için yüksek hassasiyetli CNC torna tezgahlarını, kontrollü kesme süreçlerini, mühendislik incelemesini, sıcaklık kontrolünü ve belgelenmiş denetimi birleştirir.

2D veya 3D çizim, malzeme, miktar ve tolerans gereksinimlerinizi bize gönderin.
