Daha İyi Üretilebilirlik için CNC Frezelenmiş Parçalar Nasıl Tasarlanır

Üretilebilirlik için CNC ile frezelenmiş parçaların tasarlanması, bir CNC makinesinin üretebileceği bir şekil oluşturmaktan daha fazlası anlamına gelir. İç köşe yarıçapları gibi küçük tasarım detayları takım seçimini, işleme süresini, boyut doğruluğunu ve genel maliyeti etkileyebilir.

Yaygın olarak gözden kaçırılan bir ayrıntı, frezelenmiş bir cebin içindeki yarıçaptır. Bu özelliğin işlemeyi nasıl etkilediğini anlamak, mühendislerin işlev veya montaj gereksinimlerinden ödün vermeden parça tasarımlarını basitleştirmelerine yardımcı olabilir.

Standart Parmak Frezeler Neden İç Köşelerde Yarıçap Bırakır?

Standart bir parmak freze, dönen, silindirik bir kesici takımdır. Bir cebin dikey iç köşelerini işlerken, doğal olarak mükemmel derecede keskin 90 derecelik bir köşe yerine bir yarıçap bırakır.

Bu nedenle iç köşe yarıçapı kesici geometriyle uyumlu olmalıdır. Geleneksel bir parmak freze mükemmel derecede keskin bir iç köşe üretemez çünkü dairesel kesme yolu malzemeyi köşede bırakır.

Örneğin, bir çizimde alışılmadık derecede küçük bir köşe yarıçapı belirtiliyorsa, makinist daha küçük bir kesiciye ihtiyaç duyabilir. Bu, özellikle cebin derin olduğu veya erişimin zor olduğu durumlarda özelliğin işlenmesini zorlaştırabilir.

Önemli olan, kararı tamamen işleme aşamasına bırakmak yerine, CAD tasarımı sırasında iç köşe yarıçaplarını dikkate almaktır.

Küçük İç Yarıçaplar İşleme Süresini ve Maliyetini Nasıl Etkiler?

Daha küçük iç yarıçaplar genellikle daha küçük çaplı kesiciler gerektirir. Bu aletler daha dar köşelere ulaşabilir ancak genellikle daha büyük kesicilere göre daha az serttirler.

Derin ceplerde bu daha da zorlaşır. Uzun bir takım uzantısı, takım sapmasını ve titreşimini artırarak boyutsal doğruluğun ve yüzey kalitesinin korunmasını zorlaştırabilir.

Küçük köşe yarıçapları ayrıca ek takım yolu geçişleri, daha koruyucu kesme parametreleri veya ayrı bitirme işlemleri gerektirebilir. Bu gereksinimler, özellikle birden fazla derin cepte sıkı iç köşeler bulunduğunda işleme süresini ve maliyetini artırabilir.

Amaç küçük yarıçapları tamamen ortadan kaldırmak değildir. Bunları yalnızca parçanın işlevi veya montaj gereksinimleri ek işleme çabasını haklı çıkardığında kullanmaktır.

Pratik İç Köşe Yarıçapı Nasıl Seçilir

CNC ile frezelenmiş parçaları tasarlarken dört prensibi göz önünde bulundurun:

• En büyük pratik yarıçapı kullanın. İşlevsel nedenlerden dolayı köşenin küçük olması gerekmiyorsa, daha büyük bir yarıçap, makiniste takım seçiminde daha fazla esneklik sağlar.
• Kesici geometrisini hesaba katın. Tasarlanan yarıçap, kesici ve takım yolu için yeterli açıklık sağlamalıdır.
• Mümkün olduğunda yarıçapları tutarlı tutun. Birden fazla cepte aynı yarıçapın kullanılması takım değişikliklerini azaltabilir ve işlemeyi basitleştirebilir.
• Cep derinliğini düşünün. Sığ bir cepte işlenmesi kolay olan bir yarıçap, derin ve dar bir oyukta daha zorlu olabilir.

Her parça için uygun tek bir minimum yarıçap yoktur. Uygun boyut cep geometrisine, malzemeye, takım erişimine, gerekli toleranslara ve mevcut ekipmana bağlıdır.

Erken bir DFM (Üretilebilirlik için Tasarım) incelemesi, çizim üretim için yayınlanmadan önce bu kısıtlamaların belirlenmesine yardımcı olabilir.

Ya Montaj Kare Bir İç Köşe Gerektiriyorsa?

Bazı tasarımlar, kare köşeli bir eklentiyi barındırması gereken bir cep gibi dikdörtgen bir iç profil gerektirir. Sadece yarıçapın arttırılması montaj ilişkisi bileşeninde girişime neden olabilir.

Bir seçenek, köşeye lokal açıklık ekleyen ve böylece eşleşen parçanın freze bıçağının bıraktığı yarıçapa rağmen sığabilmesini sağlayan köpek kemiği kabartmasıdır.

Tasarım değiştirilemiyorsa, elektrik deşarjlı işleme (EDM) gibi alternatif bir süreç değerlendirilmeye değer olabilir. Uygun yöntem malzemeye, geometriye, tolerans gereksinimlerine ve üretim hacmine bağlıdır.

Amaç, üretilebilirliği düzeneğin gerçek işleviyle dengelemektir.

Bu Prensiplerin Gerçek CNC Frezelenmiş Parçaya Uygulanması

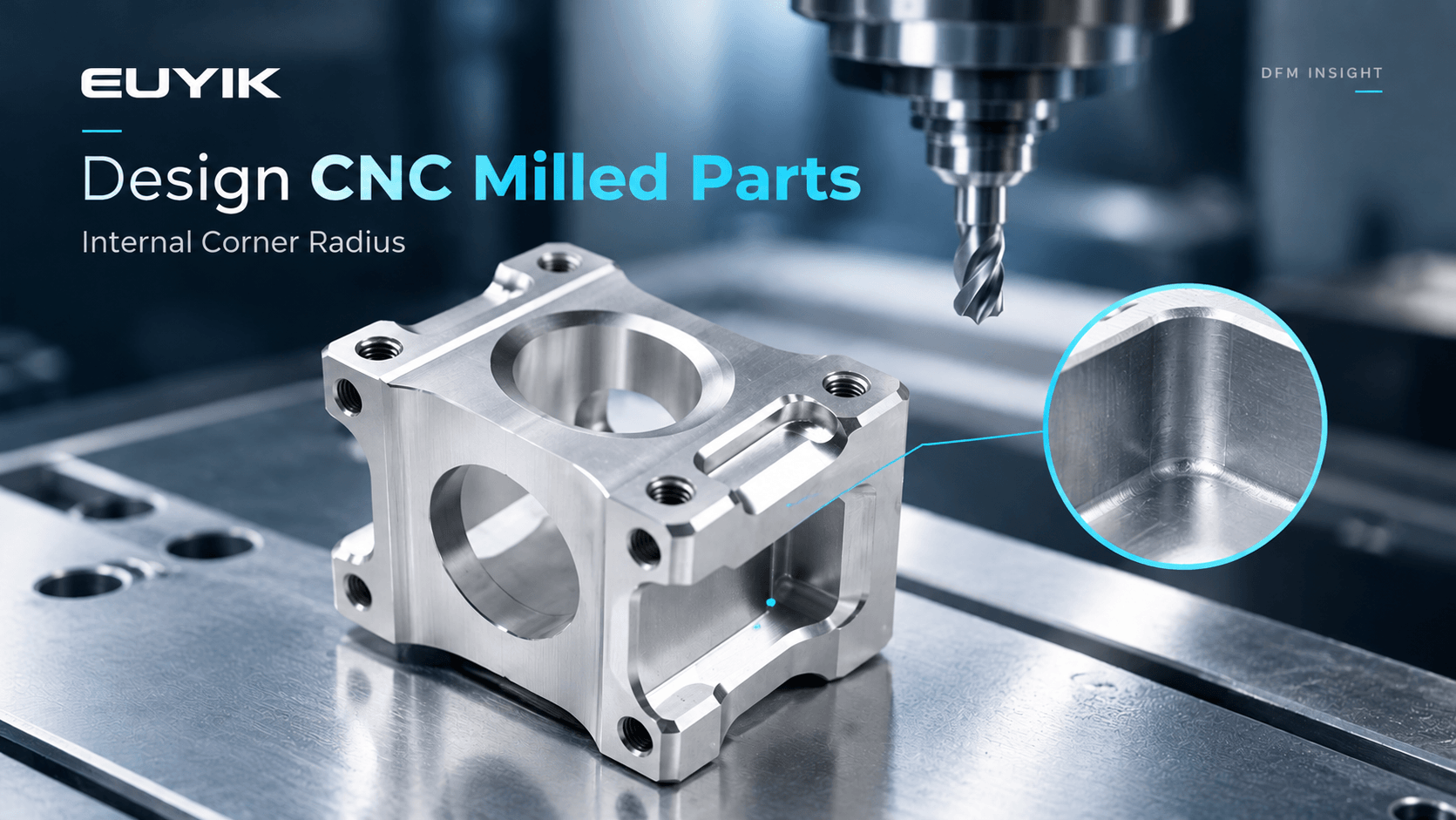

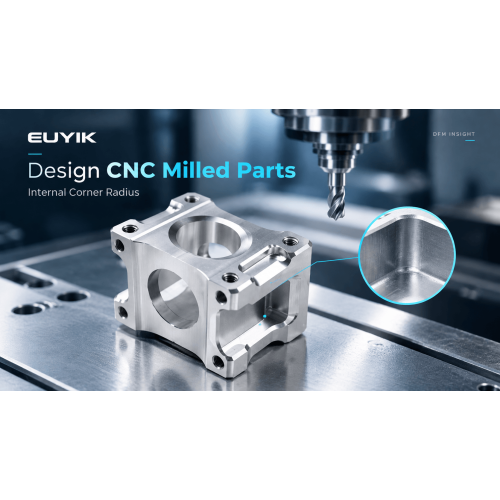

Euyik'in Hassas CNC Alüminyum Montaj Bloğu ceplerin, hassas deliklerin, dişli montaj noktalarının ve birden fazla işlenmiş yüzün tek bir bileşende nasıl bir araya gelebileceğini gösterir.

Tasarım incelemesi sırasında mühendisler, cep yarıçaplarının montaj arayüzlerini veya montaj gereksinimlerini etkilemeden pratik takımlara uygun olup olmadığını değerlendirmelidir.

Küçük bir yarıçap önemli bir işleve hizmet etmiyorsa, yarıçapın arttırılması işlemeyi kolaylaştırabilir. Açıklık veya takma gerekliyse işleme yaklaşımı buna göre seçilmelidir.

Karmaşık cepler ve çok yüzlü özellikler için Euyik'in CNC Frezeleme Hizmetlerini keşfedin. Erken bir Hassas CNC İşleme incelemesi, üretimden önce olası alet erişimi ve üretilebilirlik sorunlarının belirlenmesine yardımcı olabilir.

Bir Sonraki CNC Frezeleme Projenizi Planlama

İyi parça tasarımı hem işlevsel gereksinimleri hem de işleme gerçeklerini dikkate alır. İç köşe yarıçapları, bir çizim detayının takım seçimini, işleme verimliliğini ve maliyeti nasıl etkileyebileceğinin küçük ama önemli bir örneğidir.

Karmaşık CNC frezelenmiş parçalar için cep geometrisinin ve takım erişiminin erken gözden geçirilmesi, önlenebilir üretim zorluklarının önlenmesine yardımcı olabilir.

Malzeme, kritik toleranslar, yüzey işlemi ve gerekli miktarla birlikte 2D çiziminizi veya 3D CAD modelinizi Euyik'e gönderin. Mühendislik ekibimiz üretilebilirliği inceleyebilir ve teklif vermeden önce uygun bir işleme yaklaşımı önerebilir.
